一开五孔，单开五孔双控插座开关接线方法图解，和单开双控相连图
一开五孔，单开五孔双控插座开关接线方法图解，和单开双控相连图
一开五孔插座有单控和双控开关的区别，双控开关的意思就是两个地方的开关可以控制一盏灯，单控开关会有4～5个接线端口（往期的文章里有接线方法图解）而一开五孔双控开关有6个接线端口，插座都是三个接线端口，只有开关的端口有区别

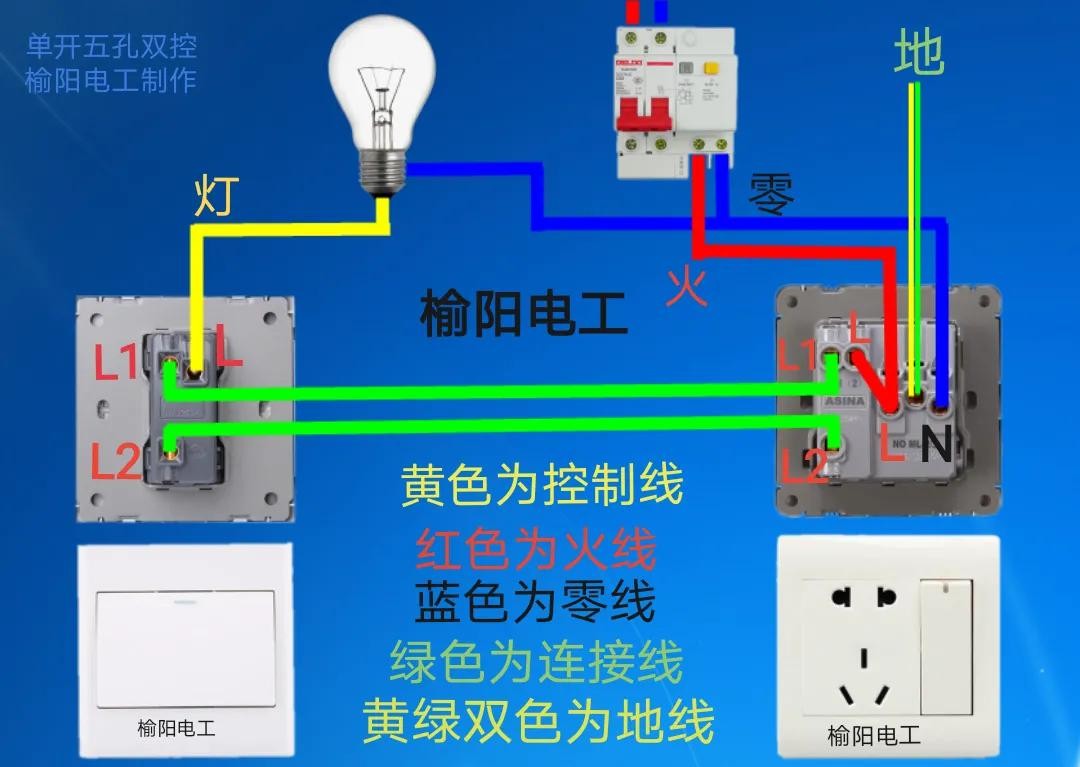

下图为：一开五孔插座双控开关和单开双控开关的接线方法图解
两个开关都是单开双控开关，所以每个开关都有三个接线端口，分别是L、L1、L2
一开五孔双控插座其实就是相当于一个5孔和一个单开双控开关，把插座去掉就是两个单开双控开关的接线方法，插座的火线接一开五孔插座开关的L接线端口，另外一个单开双控开关还是一样
这只是示意图，其实实际生活中我们一个暗盒可能是5根线，另一个暗盒里可能是三根线
第一个暗盒有5根线的，我们把灯的控制线和三根线其中的一根并联，就只剩三根线了，火线和两根连接线，火线接L，另外两根连接线分别接L1和L2
另一个暗盒里有三根线的，我们把那个暗盒里和控制线并联的那根线，也就是相当于把控制线延长了，把这跟控制线接L端，另外两根连接线分别接L1，和L2，就可以实现双控功能
大家在接线之前，一定要先断电，然后用验电笔去测量确认是否已经断电，在确认安全后进行操作，避免发生意外！
感谢大家的支持，后续我会继续分享，单开双控，单开多控，双开双控，三开双控，四开双控的接线方法图解，谢谢大家的点赞关注！
